В современном машиностроении, робототехнике и автоматизированных производственных линиях требования к приводным механизмам выходят далеко за рамки простого преобразования электрической энергии во вращательное движение. Инженерам необходимы решения, сочетающие высочайший крутящий момент, исключительную точность позиционирования, минимальный люфт и предельную компактность. Именно таким решением является планетарный мотор редуктор — узел, который по праву считается золотым стандартом для задач с высокой удельной мощностью.
Что такое планетарный мотор-редуктор?

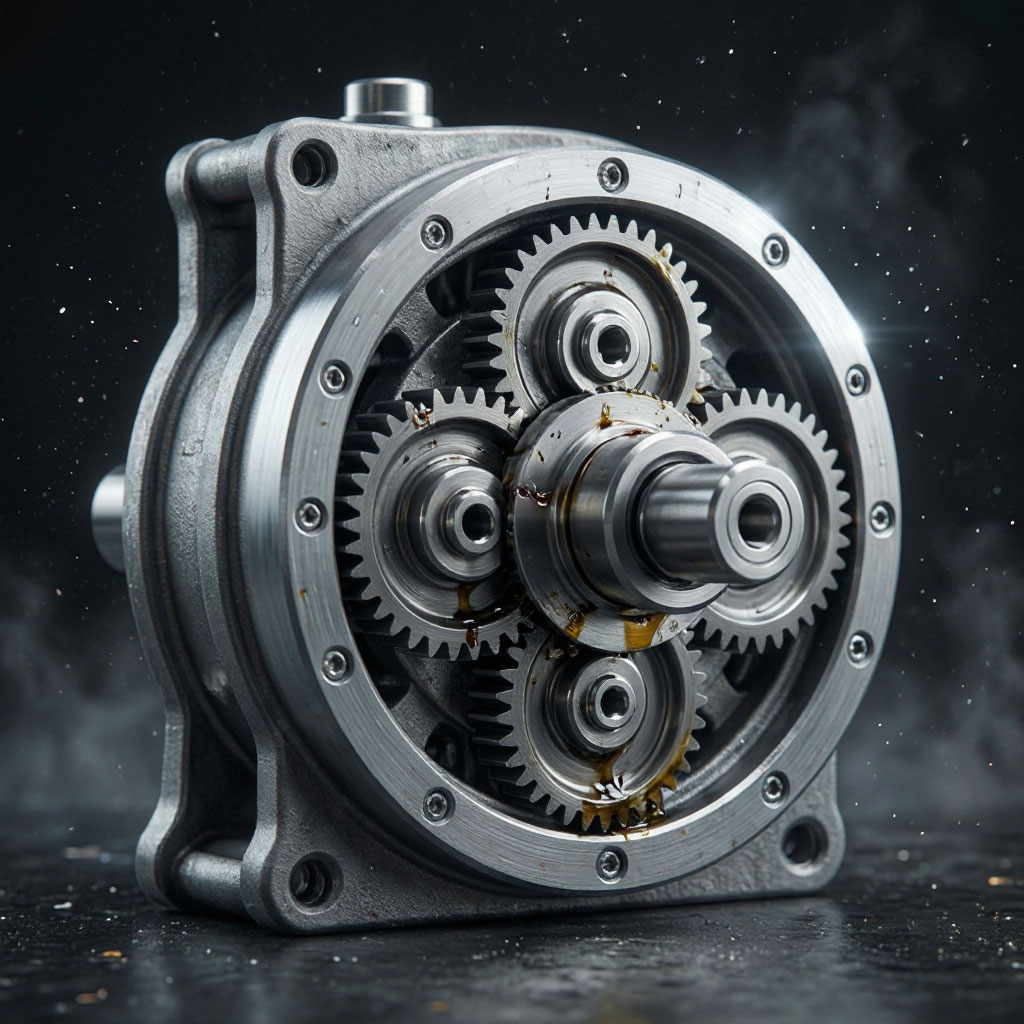

Конструктивно данный агрегат представляет собой монолитный модуль, объединяющий в едином корпусе электрический двигатель (чаще всего синхронный серводвигатель или асинхронный электродвигатель) и многоступенчатый редуктор с планетарной передачей. В отличие от цилиндрических соосных или червячных редукторов, где передача момента осуществляется через последовательные пары зубчатых колес, здесь используется принцип распределения нагрузки между несколькими сателлитами одновременно. Это фундаментальное отличие определяет уникальные эксплуатационные характеристики устройства.
Название «планетарный» не является метафорой. Оно точно описывает кинематику узла, которая имитирует модель Солнечной системы:
Солнечная шестерня (sun gear): центральное колесо малого диаметра, расположенное на входном валу, которое непосредственно соединяется с валом двигателя.
Сателлиты (planet gears): группа из трех-шести одинаковых шестерен меньшего размера, которые входят в зацепление одновременно с солнечной шестерней и наружным венцом.
Водило (carrier): рычажная конструкция, удерживающая оси сателлитов. Именно водило обычно выполняет функцию выходного вала редуктора.
Эпицикл или коронная шестерня (ring gear): большое внутреннее зубчатое колесо с зубьями, нарезанными на внутренней поверхности, охватывающее всю систему.
Физика процесса и математическая модель
Принцип работы основан на сложном движении. При вращении солнечной шестерни сателлиты начинают обкатываться по ее внешней поверхности. Одновременно они вынуждены катиться внутри неподвижной (или подвижной) коронной шестерни. Поскольку сателлиты зажаты между двумя поверхностями, их собственное вращение заставляет водило вращаться в ту же сторону, что и солнечная шестерня, но со значительно меньшей скоростью и большим моментом.
Передаточное отношение ($i$) одноступенчатого планетарного механизма при остановленной коронной шестерне рассчитывается по формуле:
$$ i = 1 + \frac{Z_{ring}}{Z_{sun}} $$
где $Z_{ring}$ — количество зубьев эпицикла, а $Z_{sun}$ — количество зубьев солнечной шестерни.
Важной особенностью является распределение мощности. Входной поток энергии от двигателя разделяется на несколько параллельных потоков (по числу сателлитов). На выходе эти потоки суммируются на водиле. Если обозначить мощность на входе как $P_{in}$, а КПД одной ступени как $\eta$, то суммарный выходной момент ($M_{out}$) можно выразить упрощенно:
$$ M_{out} \approx M_{motor} \cdot i \cdot \eta^n \cdot k $$
где $n$ — число ступеней, а $k$ — коэффициент распределения нагрузки (в идеально изготовленном узле стремится к количеству сателлитов). Благодаря этому распределению диаметры всех шестерен остаются небольшими даже при передаче колоссальных усилий, что и обеспечивает рекордную компактность привода.
Ключевые преимущества перед другими типами передач
Инженерное решение использовать планетарную схему обусловлено рядом неоспоримых преимуществ, критически важных для современного оборудования.
> Компактная, соосная (вход и выход на одной линии)
Параметр Планетарный редуктор Червячный редуктор Цилиндрический соосный редуктор
КПД Высокий (до 97% на ступень) Низкий (50–85%) Средний (94–96%)
Удельная мощность Максимальная Низкая Средняя
Люфт (зазор) Минимальный (прецизионные версии < 3 угловых минут) Значительный Умеренный
Компоновка Громоздкая, часто перпендикулярная Соосная, но длиннее планетарного
Обратимость Возможна (удобно для ручного проворота) Самотормозящаяся Полностью обратима
Распределение нагрузки и долговечность
Поскольку крутящий момент передается одновременно через три или более точки контакта зубьев, нагрузка на каждый отдельный зуб снижается пропорционально количеству сателлитов. Это уменьшает контактные напряжения, снижает износ и позволяет передавать огромные усилия при малых габаритах корпуса. Срок службы правильно подобранного планетарного редуктора может исчисляться десятками тысяч часов непрерывной работы под пиковой нагрузкой.
Жесткость на скручивание
Массивные подшипники выходного вала и многозацепная структура обеспечивают колоссальную торсионную жесткость. Это означает, что выходной вал практически не деформируется под воздействием резких ударных нагрузок. Для систем точного позиционирования (например, промышленных роботов-манипуляторов или координатных столов ЧПУ) этот параметр является определяющим, так как напрямую влияет на повторяемость движений.
Высокая эффективность
Благодаря эвольвентному профилю зуба и преимущественно качению контактирующих поверхностей потери на трение минимальны. Высокий КПД означает, что меньше энергии превращается в тепло. Это избавляет от необходимости установки сложных систем принудительного охлаждения в большинстве стандартных применений и снижает эксплуатационные расходы предприятия.
Многоступенчатые конфигурации
Для достижения высоких передаточных отношений (от 3:1 до нескольких тысяч к одному) инженеры используют каскадирование ступеней. Выходное водило первой ступени жестко соединяется с валом солнечной шестерни второй ступени. Таким образом, моменты умножаются мультипликативно.
Например, если первая ступень имеет передаточное отношение $i_1 = 5$, а вторая $i_2 = 10$, общее передаточное число составит:
$$ i_{total} = i_1 \cdot i_2 = 5 \cdot 10 = 50 $$
При этом общие габариты узла растут незначительно, особенно в сравнении с тем, каких размеров потребовался бы цилиндрический редуктор для аналогичного момента.
Типовая архитектура сборки выглядит следующим образом:
Электродвигатель формирует первичный вращательный импульс.
Первая ступень планетарного модуля осуществляет основное снижение скорости.
Промежуточные ступени (опционально) доводят передаточное число до требуемого значения.
Выходной фланец редуктора передает финальный крутящий момент на исполнительный механизм (шпиндель, винт шарико-винтовой передачи, поворотный стол).
Классификация и типы исполнения
На рынке промышленной автоматики представлено несколько основных типов планетарных мотор-редукторов, различающихся компоновкой выходного звена:
1. Соосные (Inline)
Классическая схема, где ось вращения двигателя строго совпадает с осью выходного вала. Обеспечивают идеальную балансировку и максимальную жесткость. Применяются везде, где есть возможность разместить привод вдоль оси движения.
2. С угловым (правоугольным) исполнением
Для случаев, когда пространство ограничено и двигатель невозможно разместить соосно механизму, используются дополнительные гипоидные или конические передачи на входе в планетарный блок. Это позволяет развернуть двигатель на 90 градусов относительно выходного вала. Важно отметить, что добавление углового элемента немного снижает общий КПД узла из-за дополнительных потерь в конической паре.
3. Линейные актуаторы
Это гибридное решение, где планетарный редуктор интегрирован с шарико-винтовой парой (ШВП) или роликовинтовой передачей. Вращательное движение мотора преобразуется в высокоточное поступательное перемещение штока. Такие узлы незаменимы в прецизионных подачах станков, системах открывания дверей общественного транспорта и медицинском оборудовании.
Критерии выбора для инженера-проектировщика
Выбор конкретной модели мотор-редуктора требует глубокого анализа динамических характеристик всей машины. Ошибки на этом этапе ведут либо к преждевременному выходу из строя, либо к неоправданному удорожанию конструкции.
Крутящий момент
Необходимо ориентироваться не на номинальный, а на аварийный (ускоряющий) момент. Пиковые нагрузки возникают в моменты пуска, экстренного торможения или столкновения исполнительного органа с препятствием. Редуктор должен выдерживать такие перегрузки без пластической деформации зубьев.
Точность (люфт)
Стандартные индустриальные серии имеют люфт в пределах 5–9 угловых минут. Этого достаточно для конвейеров. Для сервоприводов станков требуются прецизионные серии с люфтом менее 3 угловых минут, а для роботизированных комплексов обратной кинематики существуют сверхточные модификации с зазором менее 1 угловой минуты.
Радиальная и осевая нагрузка
Если на выходной вал устанавливается шкив ременной передачи или звездочка цепи, он испытывает сильное радиальное усилие. Необходимо убедиться, что опорные подшипники водила рассчитаны на данную нагрузку с учетом плеча силы. Превышение допустимой радиальной нагрузки — одна из самых частых причин разрушения подшипникового узла.
Сервис-фактор
Это эмпирический коэффициент запаса прочности, учитывающий характер нагрузки (равномерная, умеренные толчки, сильные удары), время ежедневной работы и наличие инерционных масс. Для плавных насосных станций он может составлять 1.0–1.25, а для дробилок или прессов достигать 2.0 и выше.
Области применения
Универсальность и надежность сделали планетарные мотор-редукторы неотъемлемой частью следующих отраслей:
Промышленная робототехника: приводы всех шести осей антропоморфных манипуляторов строятся исключительно на базе высокоточных планетарных модулей.
Станкостроение: подача инструмента, вращение шпинделей тяжелых фрезерных центров, поворотные столы.
Упаковочное и пищевое оборудование: высокие скорости циклов требуют быстрого разгона и торможения, что обеспечивается низким моментом инерции ротора и высоким КПД.
Автоматизированные складские системы (AS/RS): приводы кареток высотных штабелеров и сортировочных линий.
Возобновляемая энергетика: ориентация солнечных трекеров по азимуту и углу места, где требуется огромный момент для поворота тяжелых рам при ограниченном энергопотреблении.
Медицинская техника: приводы столов МРТ и КТ сканеров, хирургические манипуляторы, требующие абсолютной плавности хода.
Интеграция и обслуживание
Современные планетарные мотор-редукторы поставляются как необслуживаемые компоненты, заправленные высококачественным синтетическим маслом на весь срок службы. Монтаж предельно упрощен благодаря стандартизированным фланцам и полым валам со шпоночными пазами или сжимными дисками (Shrink Disc). Использование сжимных дисков позволяет создать беззазорное фрикционное соединение вала редуктора с исполнительным механизмом, дополнительно повышая точность системы.
Единственным уязвимым местом остается уплотнение выходного вала. При эксплуатации в условиях агрессивных сред (стружка, химикаты, мойка под высоким давлением) рекомендуется установка дополнительных гофрозащит или сильфонных чехлов для предотвращения попадания абразива внутрь эпицикла.
Заключение
Планетарный мотор-редуктор — это не просто связка мотора и коробки передач, а высокотехнологичный силовой интерфейс между системой управления и физическим миром. Он воплощает в себе принципы эффективного распределения механической нагрузки, позволяя создавать оборудование, которое быстрее, точнее и энергоэффективнее предшественников. Инвестиции в качественный планетарный привод всегда окупаются за счет снижения времени цикла производства, уменьшения процента брака и радикального повышения надежности конечного изделия. Понимание его внутреннего устройства и физических принципов работы позволяет инженеру закладывать в проект действительно конкурентоспособную технику.
