CAN-шина грузового автомобиля: как работает и что ломается

Грузовик 2000-х годов и ранее можно было чинить мультиметром и контрольной лампой. Современный тягач — это компьютер на колесах. Двигатель, коробка передач, тормозная система EBS, система контроля давления в шинах, подушки кабины, зеркала с электроприводом — все эти узлы обмениваются данными. Связующее звено — CAN-шина (Controller Area Network). Если она выходит из строя, грузовик может полностью потерять управляемость или отказаться ехать.

В этой статье разберем, как устроена CAN-шина на грузовом автомобиле, какие бывают неисправности и как их диагностируют специалисты.

1. Что такое CAN-шина и зачем она нужна

CAN-шина — это двухпроводная линия связи (витая пара), по которой электронные блоки управления (ЭБУ) передают друг другу информацию со скоростью до 1 Мбит/с. В грузовых автомобилях используется протокол SAE J1939 — стандарт для тяжелой коммерческой техники.

К CAN-шине подключены десятки блоков: ECU (двигатель), TCU (коробка), EBS (тормоза), ABS, приборная панель (IC), блок управления кузовом (BODY), иммобилайзер, тахограф, система климат-контроля и даже подогрев сидений.

Что передается по CAN:

• частота вращения коленвала и момент двигателя;
• положение педали газа и тормоза;
• запрос на включение круиз-контроля;
• давление в тормозной системе;
• сигналы поворотов и стоп-сигналов;
• данные о скорости автомобиля (с датчиков ABS);
• диагностические коды ошибок (SPN/FMI).

Благодаря CAN-шине количество проводки сократилось в разы. Раньше от каждого датчика тянулся отдельный провод к приборной панели. Теперь датчик посылает сигнал в свой блок, а блок публикует данные в сеть — все остальные блоки их видят.

2. Структура CAN-сети грузового автомобиля

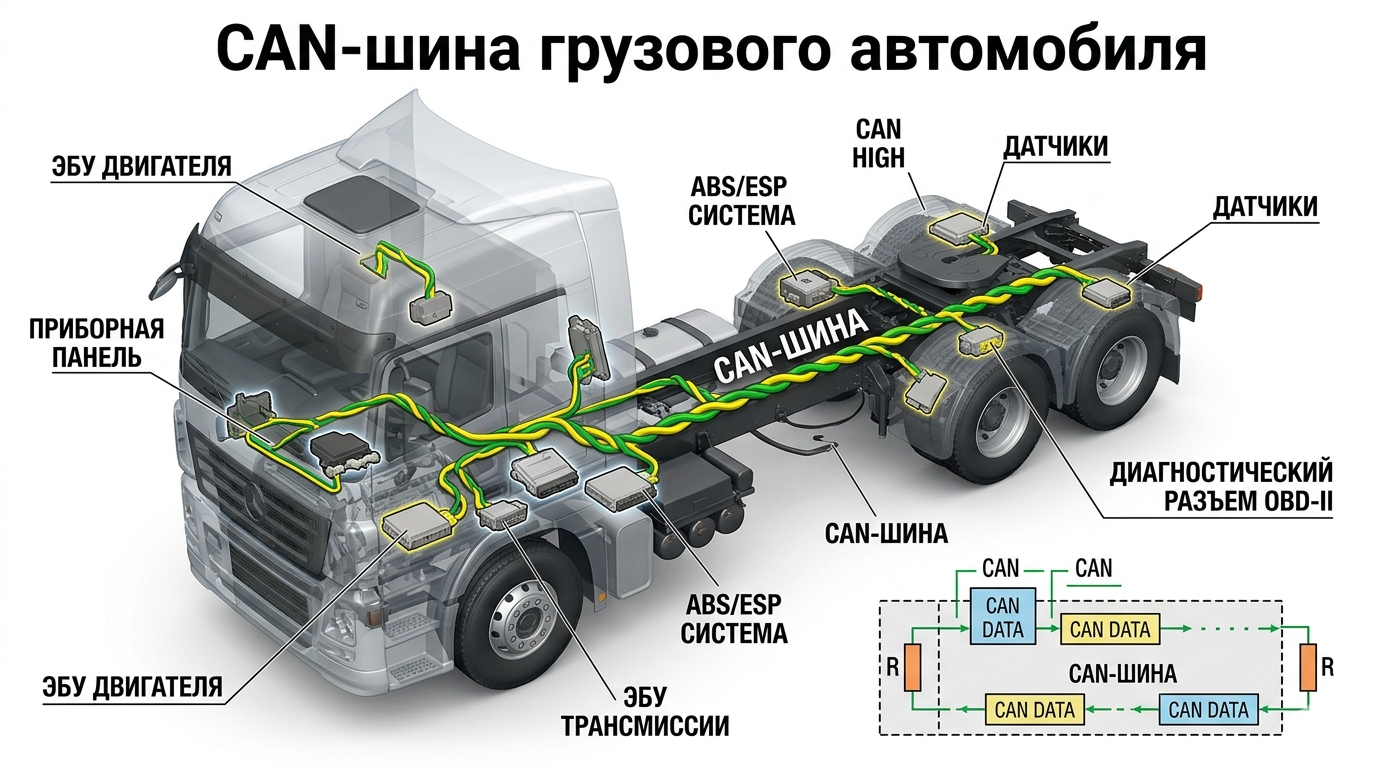

В грузовике обычно несколько CAN-шин, разделенных по назначению:

• Powertrain CAN (силовая) — двигатель, коробка, ретардер. Высокоскоростная (250–500 кбит/с).
• Chassis CAN (шасси) — ABS, EBS, подвеска, пневмосистема.
• Comfort CAN (комфорт) — климат, зеркала, сиденья, стеклоподъемники. Более низкая скорость.
• Diagnostic CAN — для подключения сканера к диагностическому разъему (обычно OBD-II или круглый 9-контактный Deutsch).

Между шинами стоят шлюзы (gateway) — специальные блоки, которые передают данные из одной сети в другую. Например, информация о скорости от ABS (шина шасси) нужна двигателю для ограничения оборотов (силовая шина).

Важный элемент — терминаторы. На концах каждой CAN-шины установлены резисторы сопротивлением 120 Ом каждый. Общее сопротивление линии между двумя терминаторами должно быть 60 Ом. Без терминаторов сигнал отражается, и связь нарушается.

3. Типичные неисправности CAN-шины

CAN-сеть считается надежной, но на грузовом транспорте, работающем в агрессивной среде (грязь, реагенты, вибрация), отказы случаются часто.

3.1. Обрыв провода

Витая пара перетирается о кромку рамы, попадает под подвижные элементы (например, под кабину при опрокидывании), или страдает от грызунов.

Симптомы:

• Полное отсутствие связи с несколькими блоками.
• Приборная панель показывает ошибки типа «CAN communication error», «No message from ECU».
• Отдельные функции не работают (например, не переключаются передачи, не работает спидометр, загорается «check engine»).

Диагностика: проверка целостности проводов мультиметром (прозвонка). Также измеряют сопротивление на диагностическом разъеме между CAN High и CAN Low. Если мультиметр показывает бесконечность — обрыв. Если 60 Ом — шина в норме.

3.2. Короткое замыкание

Провод CAN High замыкает на массу, на питание (24 В) или между собой.

Симптомы:

• Хаотичное поведение приборов: моргают лампы, стрелки прыгают.
• Множественные случайные ошибки в разных блоках.
• Иногда автомобиль вообще не запускается, так как блок двигателя не получает сигнал нейтрали или тормоза.

Диагностика: замер напряжения на CAN-шине осциллографом. В норме CAN High — около 2.5–3.5 В, CAN Low — 1.5–2.5 В. При замыкании на массу напряжение падает до 0 В, при замыкании на питание — до 24 В.

3.3. Неисправность терминаторов

Если один из терминаторов потерял контакт или резистор сгорел/выпал, сопротивление CAN-шины меняется.

Симптомы:

• Связь есть, но с ошибками (потерянные пакеты).
• Периодически возникают ошибки «Timeout» от разных блоков.
• Автомобиль работает нестабильно, но после выключения-включения может временно исправиться.

Диагностика: замер сопротивления на диагностическом разъеме при выключенном зажигании. Норма — 60 Ом. Если 120 Ом — отсутствует один терминатор. Если 0 Ом — короткое замыкание между проводами.

3.4. Сбой одного блока (поврежденный CAN-трансивер)

Внутри каждого ЭБУ стоит микросхема CAN-трансивера, которая преобразует сигналы. Она может выйти из строя из-за скачка напряжения, перегрева или попадания влаги. Неисправный блок начинает «забивать» шину мусорными сигналами.

Симптомы:

• Ошибки связи только с одним конкретным блоком.
• При отключении этого блока (вынуть разъем) вся остальная CAN-сеть работает идеально.

Диагностика: поочередное отключение подозреваемых блоков с контролем восстановления связи на сканере.

4. Как диагностируют CAN-шину в профессиональном грузовом сервисе

Квалифицированный грузовой сервис не ограничивается считыванием кодов ошибок. Стандартный алгоритм:

1. Подключение мультимарочного или фирменного сканера (JPRO, Texa, DAVIE, Scania SDP3, Volvo PTT). Считываются все активные и пассивные ошибки, а также данные параметрической идентификации (PVID).
2. Измерение сопротивления на диагностическом разъеме между контактами CAN High и CAN Low. Проверяется наличие терминаторов.
3. Проверка напряжения и осциллография. Осциллограф позволяет увидеть форму сигнала, уровень шумов, время нарастания фронта. По осциллограмме опытный диагност сразу определит короткое замыкание, плохой контакт или «забитую» шину.
4. Поиск обрыва или КЗ с помощью мультиметра и прозвонки жгутов. Часто помогает метод «половинного деления» — разрывают шину в середине и проверяют, с какой стороны есть сигнал.
5. Проверка питания и массы блоков. CAN-шина не заработает, если у блока нет питания или плохая масса. Это частая причина, которую новички упускают.

5. Что делать водителю при подозрении на CAN-сбой

На трассе вы не сможете починить CAN-шину — для этого нужен осциллограф, схемы и навыки. Но вы можете:

• Записать точные коды ошибок (SPN и FMI) с приборной панели — они помогут диагносту.
• Проверить, нет ли окисленных или отвалившихся разъемов под кабиной (особенно у блоков, расположенных снаружи).
• Перезагрузить автомобиль — выключить зажигание, выждать 2–3 минуты, иногда помогает сброс глюка трансивера.
• Если возможно, отключить подозреваемый дополнительный блок (например, нештатный холодильник или световое оборудование) — иногда они засоряют CAN-шину.

Но основной совет: не пытайтесь «прозвонить» CAN-шину обычным тестером без понимания схемы. Одно неверное подключение может сжечь все блоки. Доверьтесь профессионалам.
